Од EME заедницата на интернет, дознав дека 1,2 m
Offset антена ќе биде минимална за почеток на 10 GHz. Таа големина беше лесно да
се вгради во мојот простор. Вистинскиот почеток за проектот 3 см започна со
набавка на антена од локалната продавница која првично се користеше за интернет,
но веќе не беше во употреба. Претходно имав купено Icom IC9700 за мојот EME од

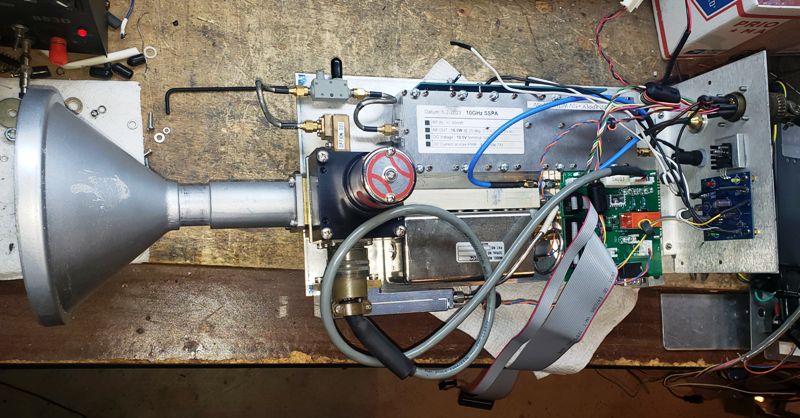

70 см, кој исто така нуди работа од 2 метри и 23 см во сите режими. Изградбата
на блокот 10GHz се состоеше од Kuhne MK10-5G трансвертер кој нуди програмабилна
IF од 28, 144 или 432 MHz и 200mw TX моќност. 200mw RF од трансвертерот е
поврзан на влезот на 15W SSPA со излез поврзан на TX портот на WG релето. Го
искористив оригиналниот брановод од антената (WG75), реле со четири влеза (Feed,
RX, TX и вештачко оптоварување). Нормално затворената (NC) позиција е режимот RX
кога Feed е поврзан со Wave guide 26db и 0,4db NF LNA и TX портот е заобиколен
до вештачкото оптоварување. Во режимот TX, доводот е поврзан со приклучокот TX
додека LNA се прикључува до вештачкото оптоварување. За
да се минимизира загубата на сигналот, помеѓу трансвертерот и IC9700, избрав да
користам меѓуфреквенција од 144 MHz. Еден од најголемите предизвици беше
стабилноста на фреквенцијата на LO од 10 GHz за да се
надмине феноменот Доплер кој бара толеранција на фреквенција во само неколку Hz.
Доплер ефектот зависи од положбата на Месечината. На 70cm е некаде во плус/минус
1,3 KHz додека на 10GHz е Плус/Минус 30KHz, (Доплерот всушност автоматски се
корегира од софтверот WSJT-X). Сепак, поради познатата
слаба стабилност на IC9700, веќе го имав врзано мојот GPSDO , обезбедувајќи
референца од 49,152 MHz За да се задоволат и IC9700 со 49,152 MHz и референцата
од 10 MHz потребни за трансвертерот 10G, изградив генератор на извор на сигнал
од 10MHz што се множи со референца 255Hz. што со Arduino дополнително генерира
49,152 MHz. Интегрираноото коло исто така обезбедува 10 MHz кои дополнително се
дистрибуираат до три дополнителни референци од 10 MHz. Со ова поставување и

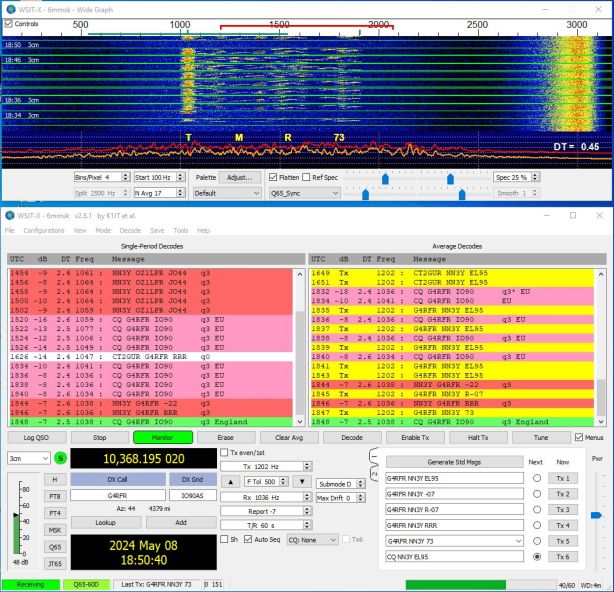

предизвици што ги спомнав во делот ротатор, можев да завршам 3 EME радио врски
на 10 GHz. Во моментов целиот систем е во изградба за да се обезбеди подобро
следење, а до крајот на октомври е планирано да се заврши со моќност до 50 W.
Се гледаме од месечината
