RazTrack Ротатор контролер SDD3

Мојот првичен обид за 3cm EME беше со IC 9700, Leo Badner GPSDO, 1,2m offset чинија, WG90 влез 26Ddb засилување 0,5NFLNA, WG75 Waveguide реле, Kuhne 10368/144 MHz трансвертер и 15WSSPA. Користениот ротатор беше модифициран („Sub Lunar“) CE-4 ротатор со средна тежина за кој ја изгра- див опцијата DIY на контролерот OE5JFL. Овој контролер со модифицираните енкодери EST25 беше во рамките на толеранцијата од 0,1 степен како услов за следење на 10 GHz. Сепак,  вистинскиот ме- нувач на ротаторот CE4 имаше отстапувања поголеми од потребната толеранција и стана тешко да се одржува следењето. Со ова поставување, можев да завршам три QSO на 10 GHz. Моментално рабо - там на замена на овој систем со SDD3 (Slew Drive) ротатор управуван од контро - лерот (RazTrack) кој неодамна го изградив и моментално се подготвувам за инсталација. Овој ротатор користи инкре- ментални енкодери кои се интегрирани во погонскиот погон со резолуција од 100 импулси/степен. Оваа резолуција е повеќе од доволна за следење на 10 GHz. Дополнително, го заменувам SSPA од 15 W со 50 W што бара големи промени на RF плочата што се поставува на чинијата од 1,2 метри. Aко се' оди според планираното, би требало повторно да бидам QRV на 10GHZ до крајот на октомври.

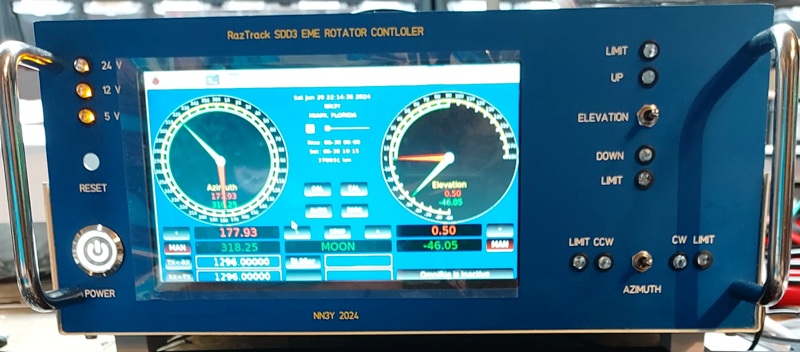

Предна плоча

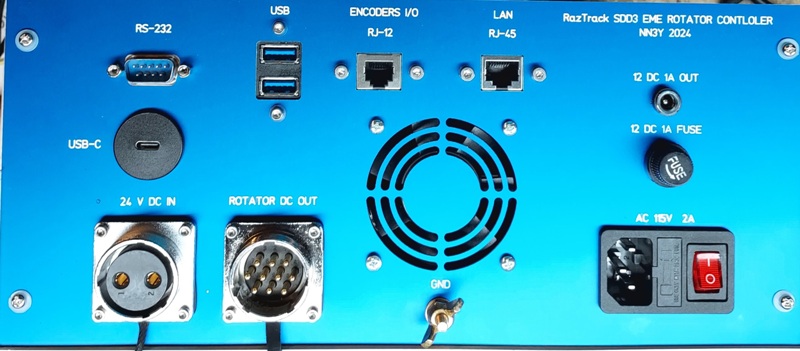

Задна плоча

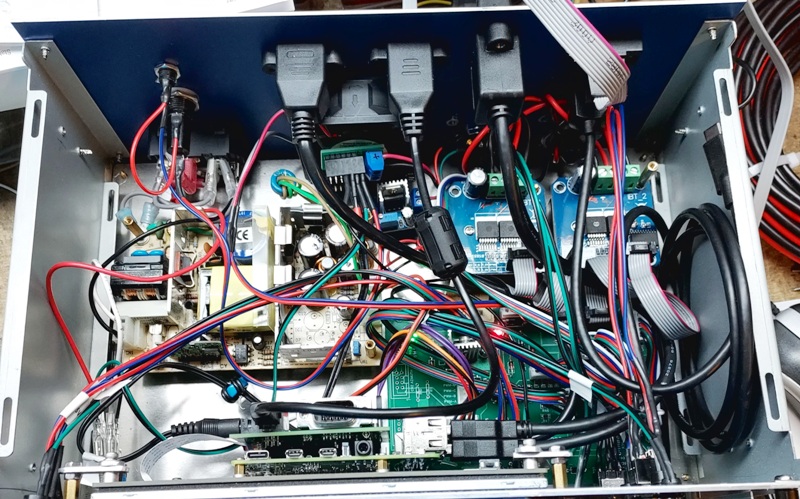

Поглед од горе
