Ротатор контролер VK5DJ

Започнувајќи со EME радио врски, требаше да смислам сериозен ротатор за азимут/елевација. Користејќи го мојот ротатор Yaesu 2800 за азимут, изградив ротатор за елевација базиран на линеарен актуатор. DC излезот за азимут позиција од Yaesu 2800 беше искористен и додаде дигитален енкодер за елевација што произведува DC излез за точната позиција. Како контролер, избрав да го изградам контролерот VK5DJ. Авторот, VK5DJ (Џон) ми помогна и обезбеди многу евтини компјутерски плочки за проектот. Ротаторот работеше добро и првично беше користен за антените 2X6 LFA за 6m а моментално се користи и за мојата група антени 4X19 LFA за 70см  EME.

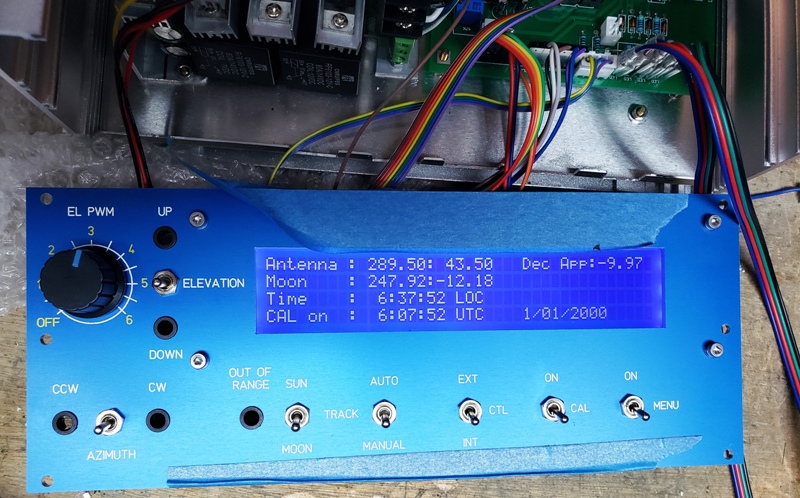

Предна плоча

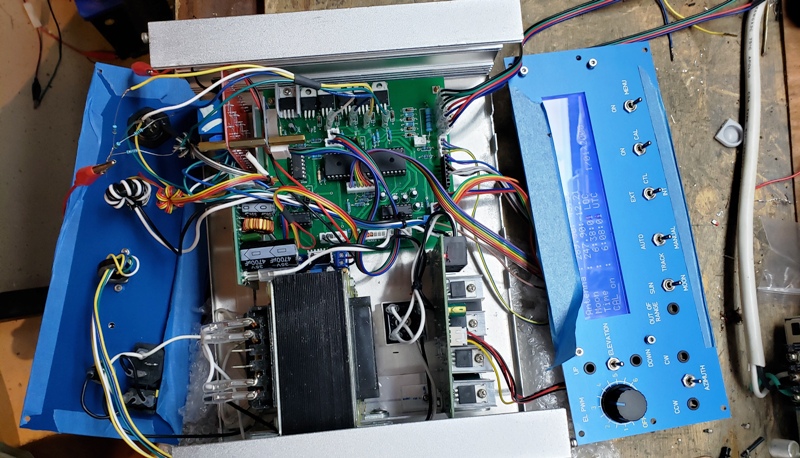

Поглед од горе
